Technik & Verfahren
Präzision ist kein Zufall – sie ist gemessen
Hinter jedem Datensatz stehen kalibrierte Sensorik, zentimetergenaue Positionierung und ein nachvollziehbarer Verarbeitungsprozess. Kein Rendering, keine Schätzung – Messtechnik nach dem Stand der Technik.
± 1,5 cm
Lagegenauigkeit (RTK)
80 %
Bildüberlappung (längs)
640 × 512
Thermal-Sensor (typ., px)
12+ Jahre
Erfahrung im Drohnenbau
Zwei Sensoren, ein kalibriertes Ergebnis
Je nach Aufgabe kommen hochauflösende RGB-Optik und eine radiometrische Thermalkamera zum Einsatz. Bei der Thermografie ist jeder Bildpunkt ein echter Temperaturmesswert.
RGB / Sichtprüfung
- Auflösung
- typ. 20+ MP
- Bodenauflösung (GSD)
- ≤ 1 cm/px
- Verschluss
- Mechanisch/global (verzerrungsarm)
- Formate
- JPG · RAW/DNG
Radiometrische Thermografie
- Sensor (typ.)
- 640 × 512 px, Mikrobolometer
- Spektralbereich
- 8–14 µm (LWIR)
- Temperaturauflösung (NETD)
- < 50 mK
- Ausgabe
- R-JPEG / radiometrisches TIFF
Zwei Drohnen, zwei Aufgaben
Keine Renderings — das ist die Technik, die über Ihrem Objekt fliegt. Je nach Auftrag kommt das Mess- oder das Bildsystem zum Einsatz.

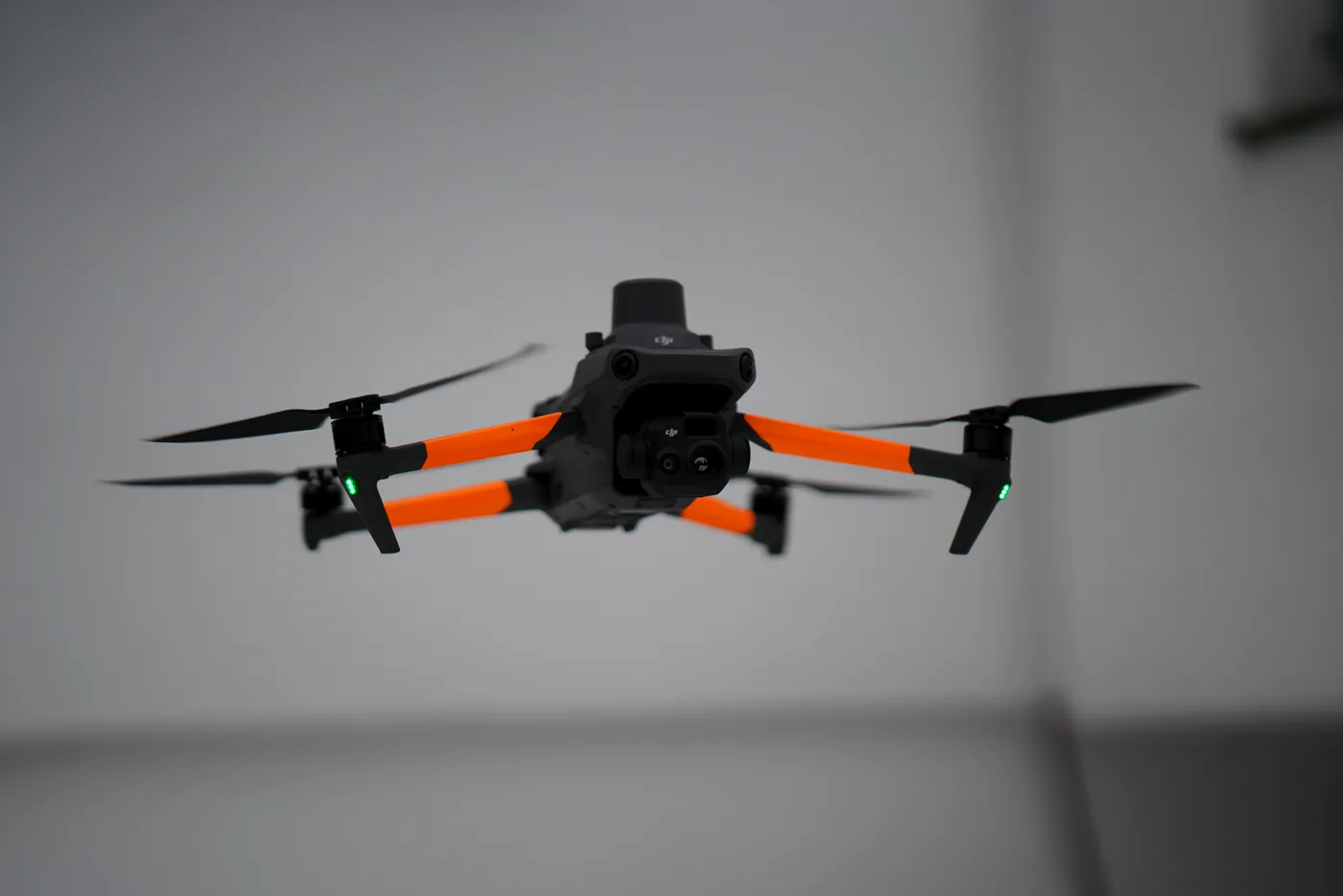

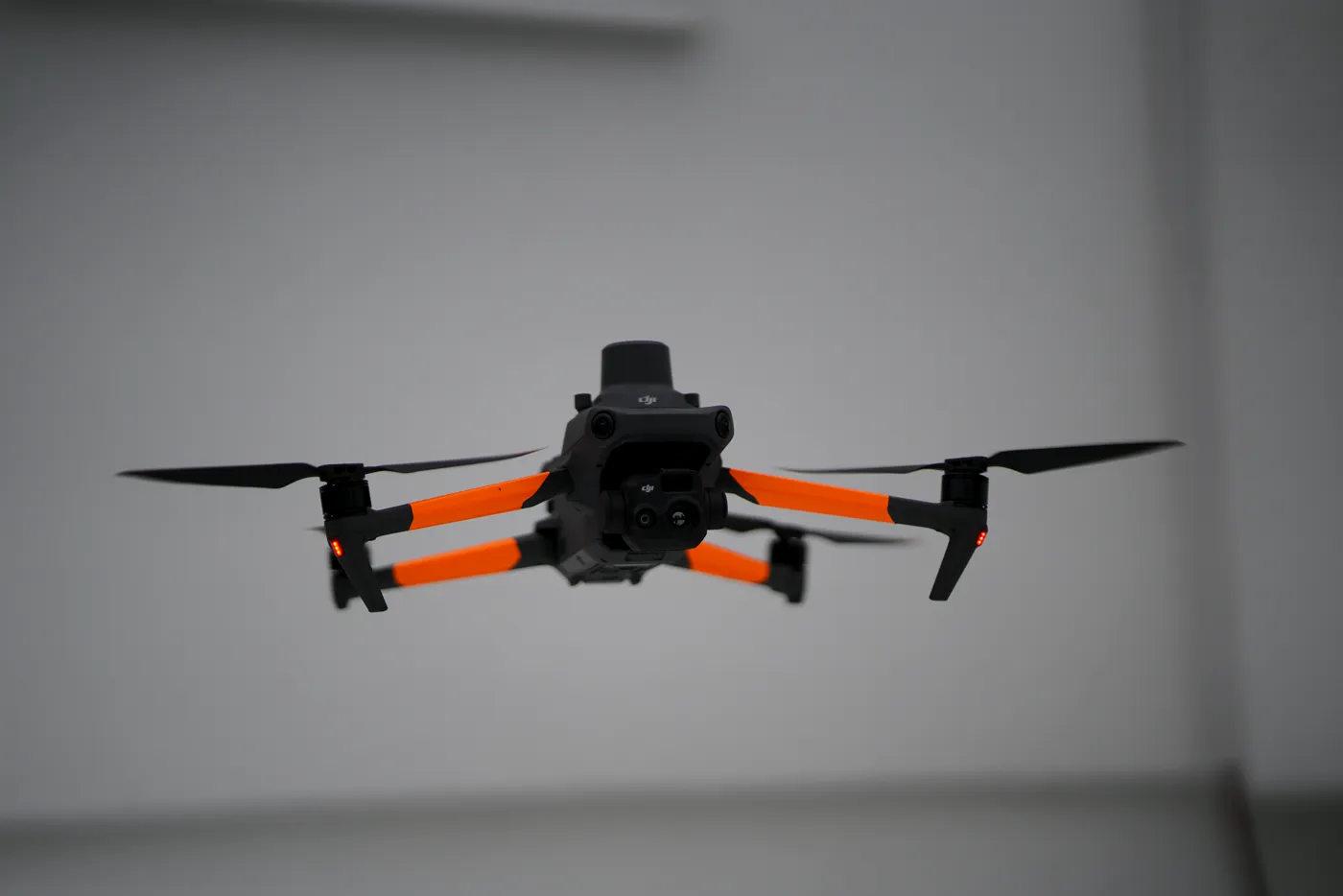

DJI Mavic 3T
Das Arbeitstier für alles, wo gemessen statt fotografiert wird: radiometrische Thermografie plus RTK-Positionierung.
- Thermalkamera (typ.)
- 640 × 512 px · 8–14 µm
- Temperaturauflösung
- NETD < 50 mK
- Zusatzoptik
- Weitwinkel + Zoom
- Positionierung
- RTK · ± 1–2 cm
Im Einsatz für: PV-Thermografie · Dach- & Fassadeninspektion · Beweissicherung

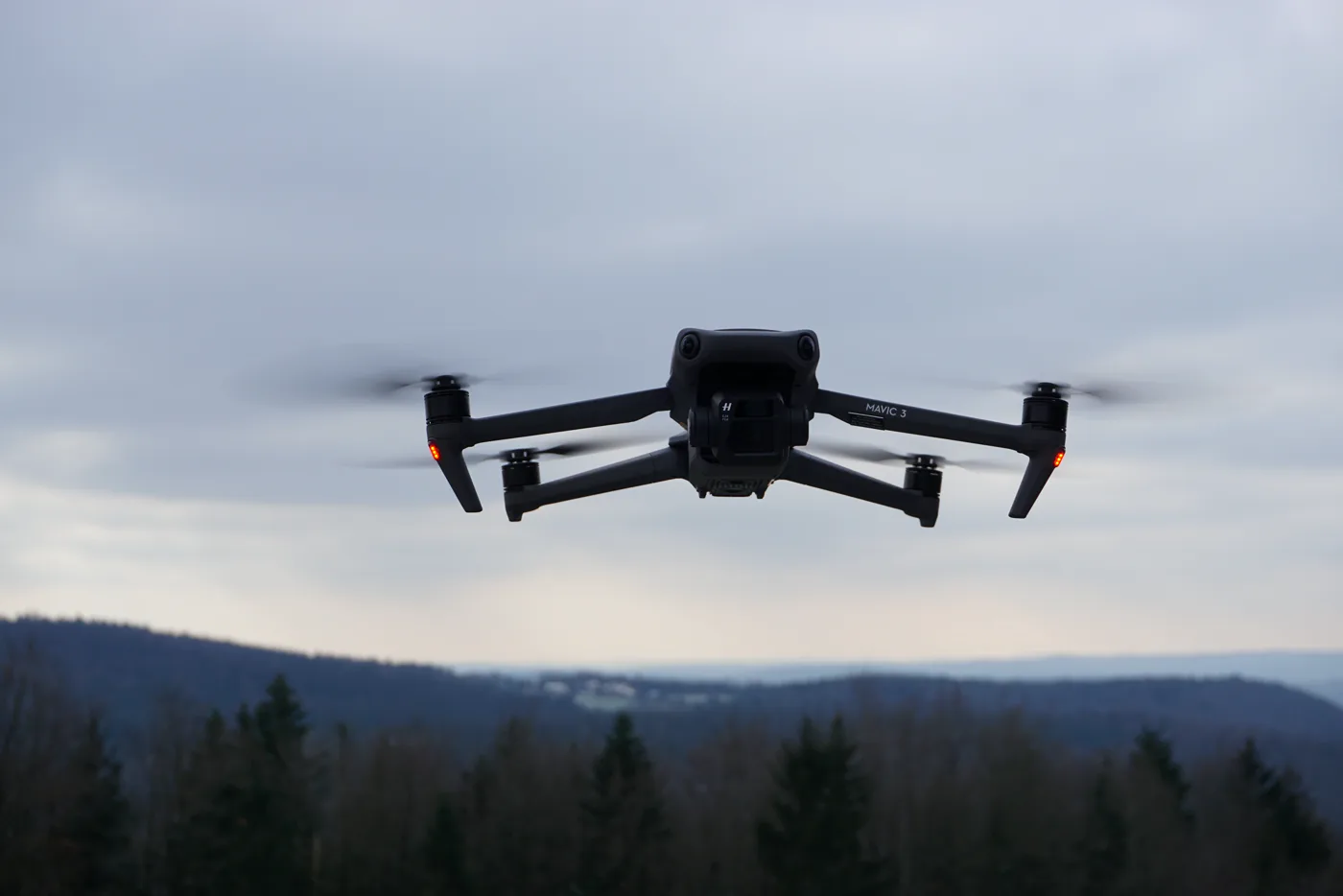

DJI Mavic 3
Wenn Bildqualität und Dynamikumfang zählen: die Hasselblad-Optik liefert die Aufnahmen für Exposés und die Bildflüge für Punktwolken.
- Kamera
- 4/3 CMOS Hasselblad
- Auflösung
- 20 MP · RAW/DNG
- Video
- bis 5.1K
- Stärke
- hoher Dynamikumfang
Im Einsatz für: Exposé & Luftbild · Bildflüge für 3D-Vermessung
Werkzeugkette
Flugplanung → RTK-Flug → WebODM-Prozessierung → eigene Python-Auswertung → Bericht in Ihrem Format. Jeder Schritt dokumentiert und reproduzierbar.
Links: unbearbeitete Beispielaufnahme aus der Mavic 3 — Hasselblad-Farbe, voller Dynamikumfang.
RTK auf den Zentimeter
Real-Time-Kinematik korrigiert die GNSS-Position in Echtzeit über eine Basisstation oder das amtliche Netz (SAPOS) – ohne aufwändiges Passpunktfeld. Wo ein prüfbarer Nachweis gefordert ist, ergänze ich Bodenpasspunkte (GCP). Alternativ läuft die Korrektur als PPK im Post-Processing.
- Verfahren
- RTK (Echtzeit) / PPK (Post-Processing)
- Konstellationen
- GPS · GLONASS · Galileo · BeiDou
- Korrekturquelle
- Basisstation oder Netz-RTK (SAPOS)
- Lagegenauigkeit
- ± 1–2 cm
- Höhengenauigkeit
- ± 2–3 cm
- Bezugssystem
- ETRS89 / UTM 32N · EPSG:25832
Vom Einzelbild zum maßhaltigen Modell
Structure-from-Motion und Multi-View-Stereo (WebODM) rekonstruieren aus überlappenden Aufnahmen Kameraposen, eine dichte Punktwolke, ein Mesh und ein Orthomosaik – für Sonderauswertungen per eigenem Python-Code.
- 01BildflugÜberlappung längs ≥ 80 %, quer ≥ 70 %
- 02Ausrichtung (SfM)Kameraposen + dünne Punktwolke
- 03Verdichtung (MVS)Dichte Punktwolke, > 1.000 Pkt/m²
- 04Mesh & TexturGeschlossene, texturierte Oberfläche
- 05Ortho & DGMMaßhaltiges Orthofoto, Gelände-/Oberflächenmodell
- 06QC & ExportReprojection Error, GCP-Report, Zielformate
Normen & Regelwerke
- IEC TS 62446-3
- Thermografie-Inspektion von PV-Modulen & Anomalie-Klassifizierung
- DIN EN 62446-1
- Prüfung, Dokumentation & Instandhaltung von PV-Systemen
- VDI 2879
- Thermografie an Gebäuden – Randbedingungen & Vorgehen
- DIN EN 13187
- Nachweis von Wärmebrücken (Thermografie-Verfahren)
- DIN 4108
- Wärmeschutz & Energie-Einsparung in Gebäuden
- EPSG:25832
- Amtliches Bezugssystem ETRS89 / UTM 32N (Süddeutschland)
Datenformate
- .LAS / .LAZ
- Georeferenzierte Punktwolke (Standard/komprimiert)
- .OBJ / .PLY
- Texturiertes 3D-Mesh
- GeoTIFF
- Maßhaltiges Orthofoto & Höhenmodell (DGM/DOM)
- .DXF
- CAD-Linienzug für AutoCAD, Revit & Civil 3D
- R-JPEG / TIFF
- Radiometrische Thermaldaten (auswertbar)
- Prüf- & Schadensbericht
Ein Objekt, das vermessen werden will?
Schildern Sie kurz Ihr Vorhaben – Sie erhalten eine ehrliche Einschätzung und ein transparentes Angebot.
